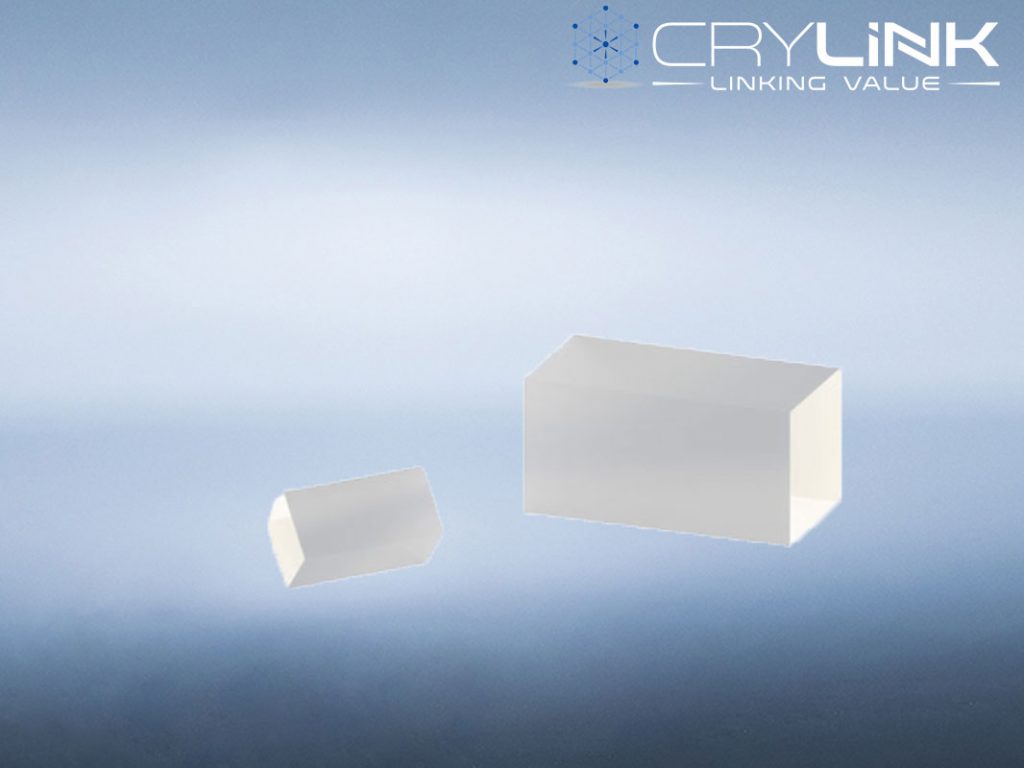

CRYLINK寬帶偏振分束立方由兩個直角棱鏡構成，頂部帶黑圓點的棱鏡表示其斜面鍍有介質偏振分光膜，電介質分光膜可以反射S偏振光和透過P偏振光。立方體四周都可以作為入射面且分離出P偏振光和S偏振光，為達到最佳偏振性能，建議入射光從鍍有偏振分光膜的棱鏡的直角邊入射。
CRYLINK選擇使用N-SF1材料制作多種尺寸的偏振分束立方，提供420 nm-680 nm、620 nm-1000 nm、900 nm-1300 nm和1200 nm-1600 nm四種增透膜可選。我們的光學元件均精細加工，嚴格管控質量，保證CRYLINK以合理的價格為用戶提供高質量的光學產品。
CRYLINK將25.4 mm偏振分束立方安裝在兼容30 mm同軸系統的立方體外殼中，頂部刻線方向標識光路走向，該外殼側面提供了M3螺紋孔，可以跟30 mm同軸系統兼容。另外，該外殼側面還提供了4個SM1內螺紋端口，可以同時跟25.4 mm透鏡套筒兼容。并且同軸立方體底部還有M4螺紋孔，可用于安裝接桿。
CRYLINK分束立方體外殼可以直接用接桿連接固定，并且外殼表面刻有光路示意圖，方便用戶使用。
參數
基本參數
| 光學元件材質 | N-SF1 |
| 型號 | PA04004 |
| 表面平整度（@633nm） | λ/4 |
| 消光比（Tp:Ts） | >1000:1 |
| 工作波長 | 420nm-680nm |
| 工作波長 | 620nm-1000nm |
| 工作波長 | 900nm-1300nm |
| 工作波長 | 1200nm-1600nm |
| 出射角度 | 透射：0?±5 arcmin；反射：90?±5 arcmin； |
| 鍍膜 | 增透膜：Ravg <0.5%@420nm-680nm（6°入射角）； |
| 鍍膜 | 分光膜：Tp>90%，Rs >99.5% |
| 表面光潔度（劃痕/麻點） | 40/20 |
特點
應用
光譜圖
