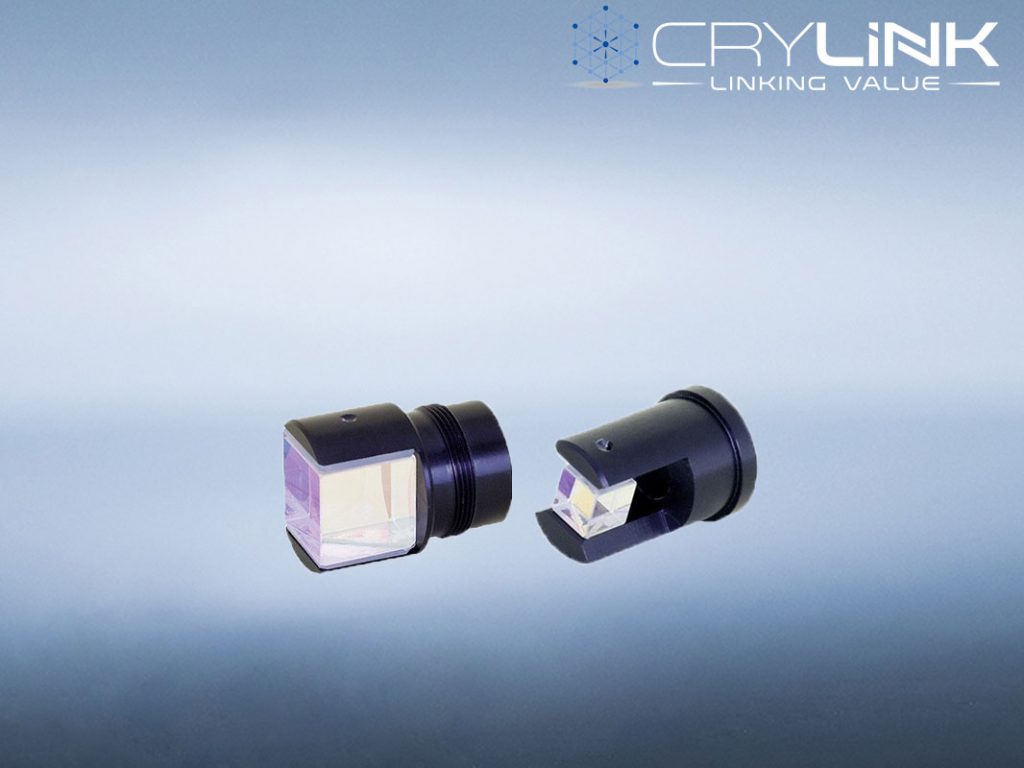

CRYLINK的線柵型偏振分束立方體由夾在兩個N-BK7棱鏡之間的平行金屬線陣列組成。線柵型偏振器透射電場矢量垂直于金屬線的輻射，并反射電場矢量平行于金屬線的輻射。這個立方體通過在線柵處反射s-偏振成分，同時允許p-偏振成分通過而分離s-偏振成分與p-偏振成分。由于表面反射，反射光含有兩種偏振。
這種分束立方體的入射角(AOI)比傳統寬帶偏振分束立方體更大。為獲得最高偏振消光比，請使用透過光束，對于0°至5°的AOI提供Tp/Ts > 1000:1的消光比。對于較高的AOI (5°至25°)，這個立方體可維持Tp/Ts > 100:1的消光比。線柵夾在組成立方體的兩個棱鏡的斜邊之間。接著，用光學粘合劑將兩個半棱鏡粘合在一起。光可輸入到任何拋光面中，從而分離s-偏振和p-偏振。然而，為獲得最佳性能，光應通過鍍膜棱鏡的一個入射面進入，這個入射面用一個圓點指示。
此分束立方體鍍有400 nm至700 nm的增透膜(入射角為0°時，Ravg < 0.5%)。

參數

基本參數

型號PA04012
材料N-BK7
設計波長400-700nm
AR鍍膜Ravg < 0.5% @ 0° AOI for 400 – 700nm
消光比Tp/Ts >1 000:1 @ 0° – 5° AOI
消光比Tp/Ts >100:1 @ 0° – 25° AOI
透過率Tp >75% (Avg.) @ 0° AOI for 400 – 700nm
反射率Rs >70% @ 0° – 25° AOI for 400 – 700nm
透射光束偏差< 5 arcmin
反射光束偏差90° ± 5 arcmin
通光孔徑>22.9mm x 22.9mm
波前畸變< λ/4@633nm
表面質量40-20 Scratch-Dig
尺寸 (L=W=H)1″ (25.4mm)
尺寸公差+0.00mm / -0.25mm

特點

  • 透射P偏振光，反射S偏振光
  • 1英寸未安裝的偏振分束立方體
  • 視場大
  • 消光比高

    • 光譜圖

    線柵型偏振分束立方體譜圖1
    線柵型偏振分束立方體譜圖2
    線柵型偏振分束立方體譜圖3
    線柵型偏振分束立方體譜圖4
    線柵型偏振分束立方體譜圖5
